MANUAL DE REPARAÇÕES DO VOLKSWAGEN GOL GTS - AR CONDICIONADO

Resfriando a Fera: O Sistema de Aeração e Climatização no Manual Original do Gol

Olá, entusiasta dos quadrados! Falar da linha esportiva da Volkswagen é sempre reviver uma época de ouro do nosso setor automotivo. Antes de mergulharmos nos segredos desse manual, vale apenas um pequeno e amigável ajuste histórico: em 1984, o esportivo que dominava as ruas era o lendário Gol GT (o primeiro a trazer o motor AP 1.8). A icônica sigla GTS só foi introduzida no mercado no início de 1987.

Mas, independentemente de estarmos falando da ventilação de um GT 84 ou do ar-condicionado de um GTS, a regra é clara: montar esse quebra-cabeça sem o manual de fábrica é garantia de dor de cabeça.

A imagem que você compartilhou nos dá acesso à página 3 do "Índice de Códigos", focada exatamente no Sistema de Aeração e Climatizador. Vamos decifrar o que essa página revela sobre o conforto climático dessas lendas!

O Fim do "Achismo" no Ar e Ventilação

Quem já desmontou o painel de um Gol quadrado sabe o pesadelo que é lidar com difusores ressecados, cabos de aço travados e mangueiras de vácuo misteriosas. O índice desse manual mostra que a Volkswagen documentou cada parafuso do sistema para garantir que o habitáculo ficasse perfeito.

Aqui estão os grandes destaques do que o manual cobre:

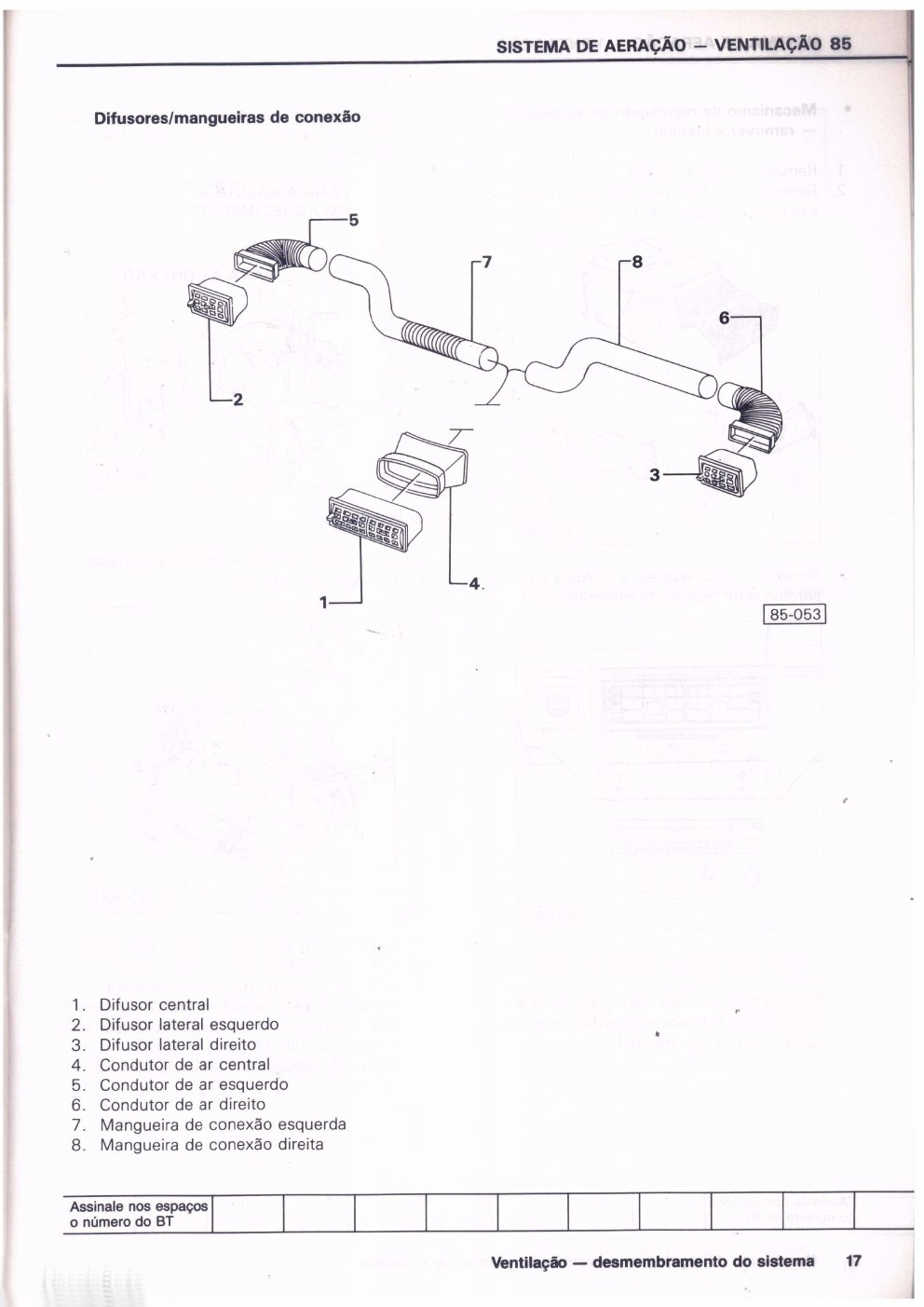

1. Ventilação Básica e o Temido Aquecedor

Muitos carros antigos têm o sistema de ar quente isolado porque o radiador interno furou. O manual ensina exatamente como resolver isso da forma correta:

• Caixa de Ar e Trocador de Calor: Com os códigos 85 15 19 e 80 23 19, o mecânico tem o passo a passo para remover a caixa de ar completa e substituir o trocador de calor (radiador do ar quente) sem quebrar as delicadas travas de plástico.

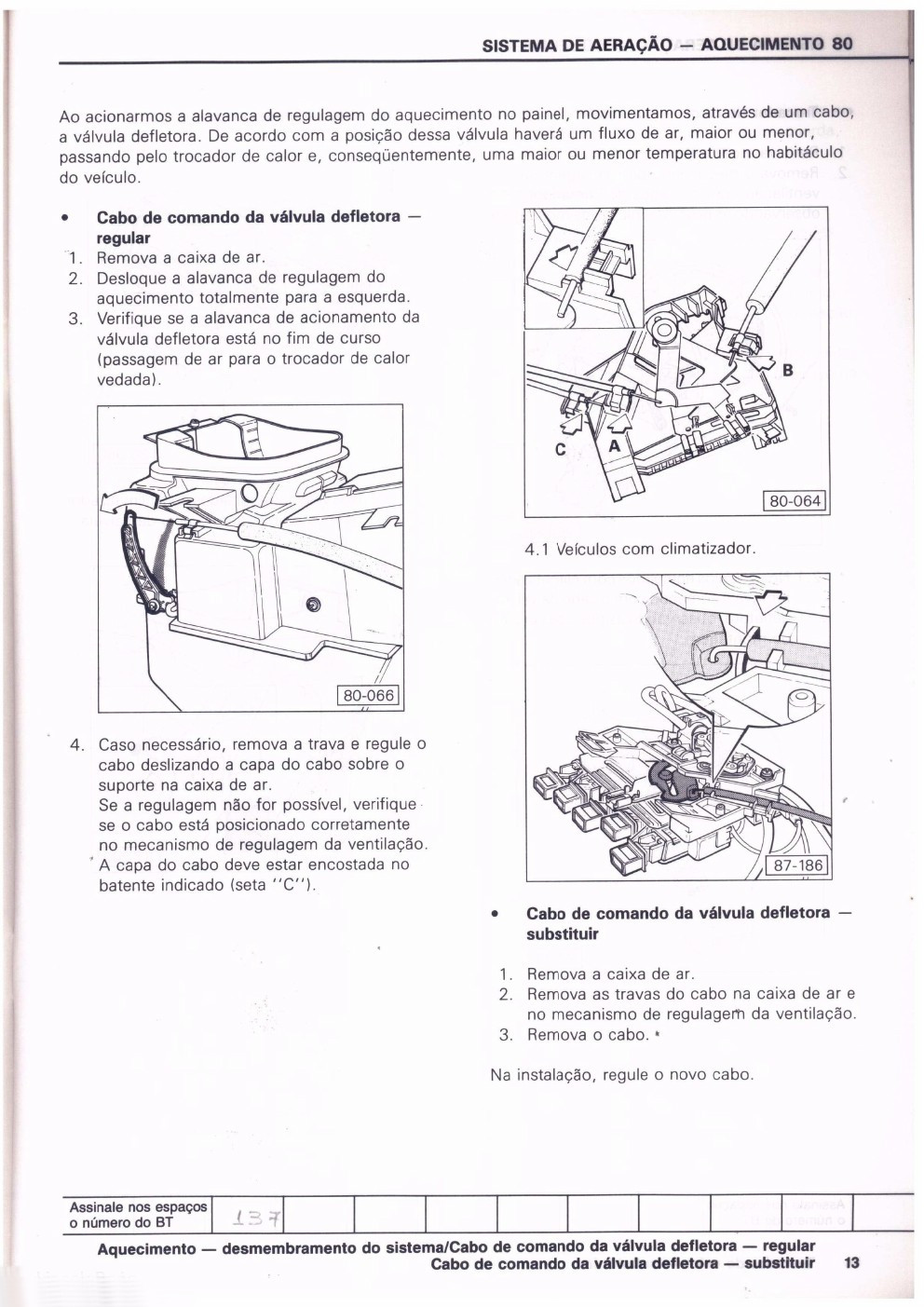

• Cabos e Válvulas: Os códigos 80 13 e 85 11 detalham a regulagem e substituição dos cabos de comando. Fim daquele botão do painel que fica duro ou não direciona o ar para o para-brisa!

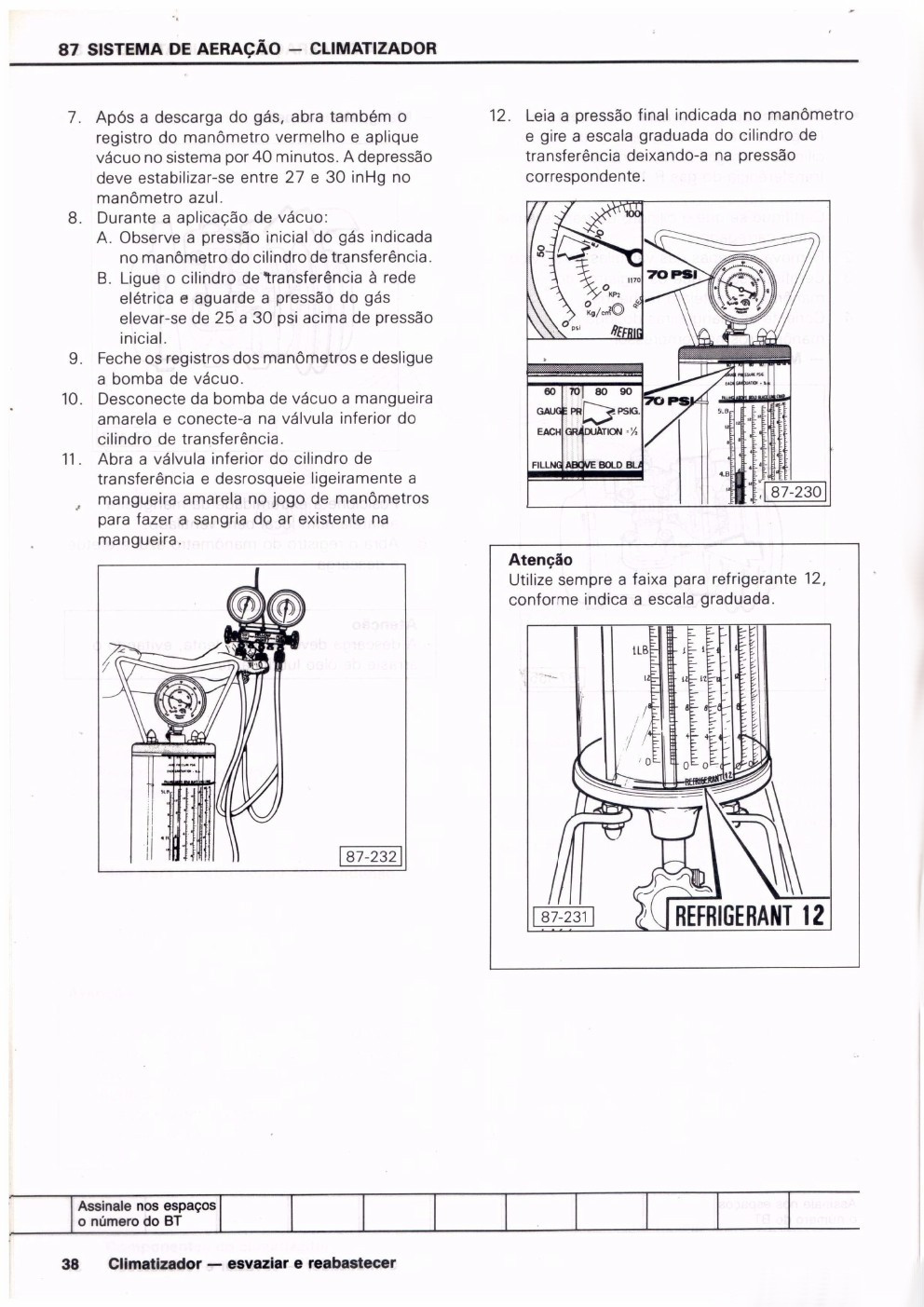

2. O Luxo do Ar-Condicionado (Climatizador)

Ter ar-condicionado na linha Gol nos anos 80 era sinônimo de luxo absoluto. O sistema era complexo e exigia manutenção rigorosa:

• Coração do Sistema: Os códigos 87 34 19 (Compressor), 87 50 55 (Condensador) e 87 60 19 (Evaporador) cobrem a remoção e instalação dos componentes vitais que fazem o ar gelar de verdade.

• Manutenção de Rotina: O manual prevê até os ajustes mais simples, como regular e substituir a correia trapezoidal (87 25 15), vital para o compressor não "patinar" em altas rotações

3. O Labirinto de Vácuo e a Elétrica Crônica

Se o ventilador do seu carro só funciona na velocidade máxima, o manual já aponta o culpado:

• Pré-resistência: Os códigos 85 25 55 e 87 69 55 mostram como substituir a famosa resistência que controla as velocidades do ventilador interno.

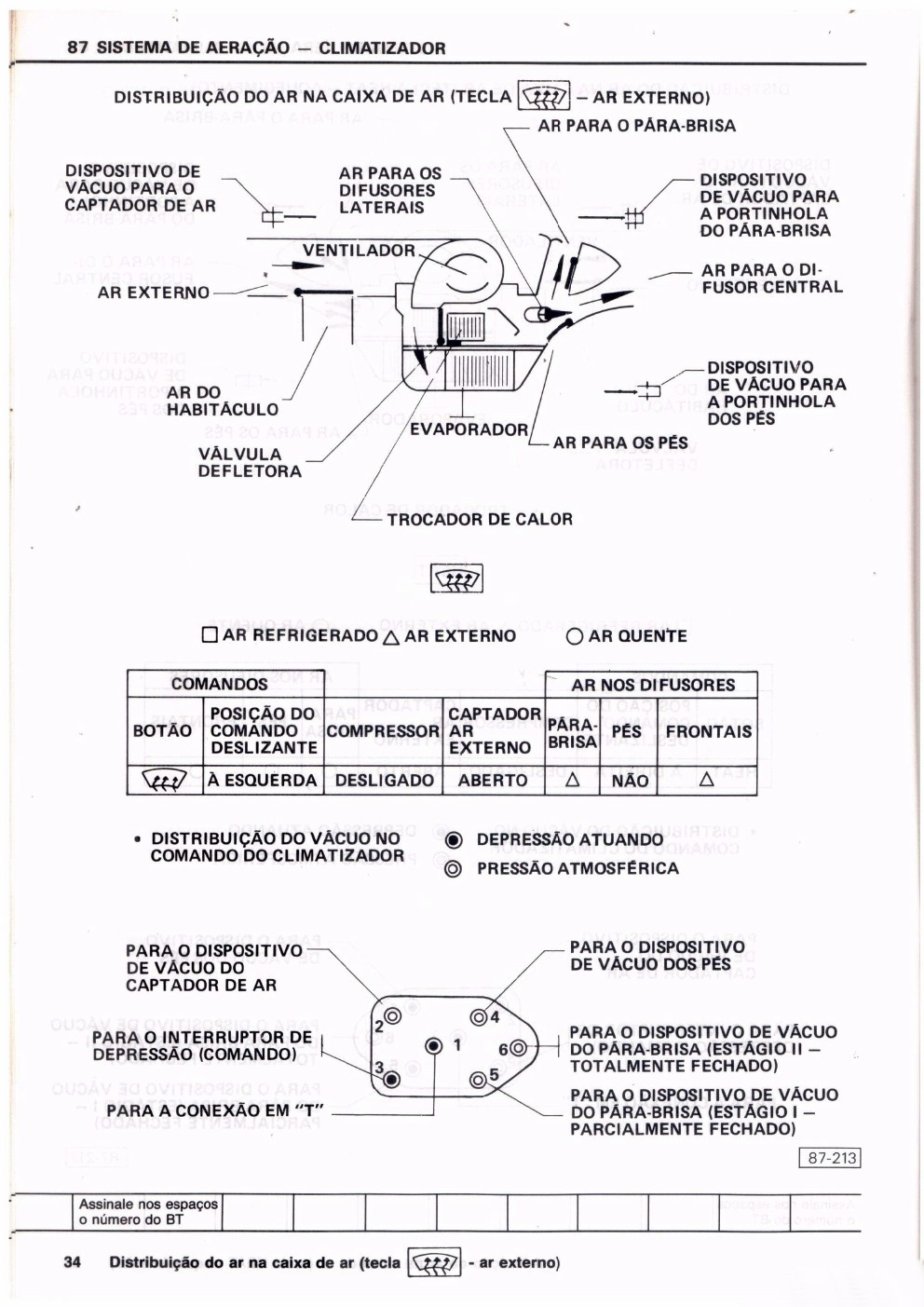

• Dispositivos de Vácuo: O ar-condicionado desses carros utilizava vácuo do motor para abrir e fechar as portinholas direcionais (pés, painel, para-brisa). O manual lista as substituições exatas sob os códigos 87 07, garantindo que o ar vá para onde você mandou, e não fuja pelo painel.

A Importância de Preservar a Literatura Técnica

Reparar o sistema de ventilação ou o ar-condicionado de um clássico exige paciência de monge e precisão de cirurgião. Ter um documento como esse elimina o risco de montar mangueiras invertidas ou danificar o chicote elétrico original.

Manuais de reparações como este são verdadeiros mapas do tesouro. Eles garantem que, mesmo décadas após saírem da fábrica, nossos amados "quadrados" continuem oferecendo o mesmo conforto e desempenho projetados pela engenharia da época, mantendo a história automotiva nacional viva e, neste caso, muito bem refrigerada!

PARA BAIXAR O MANUAL CLIQUE NELE LOGO ABAIXO.
